전기동차 특고압 장치, 철도의 심장부를 지탱하는 기술

전기동차(Electric Multiple Unit, EMU)는 현대 철도 교통의 핵심이다. 특히 고속철도와 도시철도는 대부분 전기를 동력으로 사용하고 있다. 이때 필요한 것이 바로 특고압 장치(High Voltage Equipment) 다. 특고압 장치는 열차에 공급되는 대규모 전력을 안전하게 변환·분배하는 역할을 하며, 전기동차의 심장과도 같은 존재다.







🔍 특고압 전력은 어떻게 공급될까?

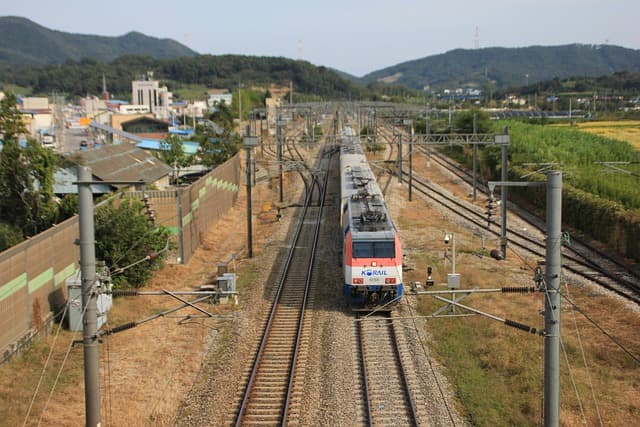

철도는 일반 가정에서 쓰는 220V 전기와는 차원이 다르다. 보통 교류 25,000V(25kV) 전압이 전차선을 통해 열차로 공급된다. 이렇게 높은 전압을 쓰는 이유는 멀리까지 전력을 효율적으로 전달하기 위해서다. 낮은 전압으로는 전류가 커져서 손실이 많아지고, 전선 굵기와 설비 비용도 커지기 때문이다.

전기동차가 이 전기를 받으면 바로 사용할 수 있는 것은 아니다. 고압을 그대로 차량 내 장치에 공급하면 위험할 뿐 아니라, 모터나 제어 장치가 작동할 수 없다. 따라서 특고압 장치가 개입해 고압을 안전하게 변환하고, 필요한 장치에 적절히 분배한다.



🔍 특고압 장치의 주요 구성 요소

1. 팬터그래프(Pantograph)
   •    열차 지붕 위에서 전차선에 닿아 전기를 받아오는 장치다. 팬터그래프는 충격과 진동에도 안정적으로 접촉해야 하므로 스프링과 압력 조절 장치가 정밀하게 설계되어 있다.
2. 고속 차단기(Main Circuit Breaker, MCB)
   •    열차에 유입되는 25kV 전류를 제어하는 스위치 역할을 한다. 전기 계통에서 이상 전류가 발생하면 즉시 차단해 차량을 보호한다.
3. 변압기(Main Transformer)
   •    공급된 25kV 전압을 필요한 수준으로 낮춰준다. 예를 들어 견인 전동기나 고압보조회로를 구동하기 위해 수천 볼트 단위로 변환한다.
4. EGS(Earth Grounding Switch, 접지 스위치)
   •    고압 계통의 안전을 확보하기 위해 필수적으로 설치되는 장치다. 정비나 비상 상황 시, 회로에 남아 있는 고압 전기를 대지(earth)로 안전하게 흘려보내 방전시킨다.
   •    특히 전기동차는 열차가 완전히 정지해도 특고압 계통에 잔류 전압이 남아 있을 수 있다. 이때 EGS를 작동하면 회로 전체가 접지되어, 정비 인력이 안전하게 작업할 수 있다.
   •    현대 차량에서는 EGS가 차단기 및 제어 시스템과 연동되어 있어, 차단기가 열리기 전에는 접지 스위치가 닫히지 않도록 ‘상호 인터록(Interlock)’ 기능도 적용된다.
5. 고압 케이블 및 절연 장치
   •    고압이 흐르는 배선을 차량 곳곳에 안전하게 전달하기 위해 특수 절연재와 보호 구조가 적용된다. 화재나 누전 위험을 막는 핵심 장치다.
6. 필터와 보호 장치
   •    전력의 파형을 안정화하고, 전자기 간섭(EMI)을 줄여 주변 시스템에 영향을 주지 않도록 한다.



🔍 안전과 절연 기술의 중요성

25kV의 전압은 사람은 물론 장치에도 치명적이다. 따라서 특고압 장치에는 강력한 절연 기술이 필요하다. 변압기와 케이블은 절연유, 세라믹, 특수 고분자 소재 등을 활용해 전기 누설을 막는다. 또, 차량 내 특고압 계통은 일반 객실과 철저히 분리되어 승객이 직접 접촉할 수 없도록 설계된다.

정기 점검 과정에서는 절연 저항 측정, 부분 방전 여부 확인, 차단기 동작 시험 등이 이루어진다. 이는 철도 안전의 기본 중 기본이라 할 수 있다.



🔍 특고압 장치의 진화: 경량화와 효율화

초기의 전기동차 특고압 장치는 크고 무거웠다. 변압기만 해도 차량 한 칸을 차지할 정도였으며, 냉각을 위해 대형 팬과 오일이 필요했다. 그러나 현대 기술은 이 장치들을 경량화·소형화하는 방향으로 발전시켰다.

예를 들어, 고속철도(KTX, SRT)에서는 냉각 효율이 뛰어난 건식 변압기와 소형 고속 차단기가 사용된다. 또한 반도체 기반 전력 변환 장치(IGBT, SiC 등)가 적용되어 전력 손실을 최소화하고, 에너지 효율을 극대화하고 있다.



🔍 앞으로의 특고압 장치 기술

미래의 철도 특고압 장치는 단순히 전력 공급을 넘어, 스마트 전력 관리로 진화할 전망이다. IoT 센서가 장치 상태를 실시간으로 모니터링하고, AI가 고장을 예측해 정비 시점을 알려주는 방식이다. 또한 초전도체(Superconductor)를 활용한 경량·저손실 변압기 연구도 진행 중이다.

이러한 발전은 더 빠르고 효율적인 철도를 만드는 동시에, 안전성과 신뢰성을 높이는 기반이 될 것이다.

전기동차 특고압 장치는 단순한 전기 장치가 아니라, 철도의 심장과 같은 존재다. 팬터그래프에서 시작해 변압기, 차단기, 케이블로 이어지는 시스템은 열차의 동력과 안전을 동시에 책임진다. 기술 발전에 따라 특고압 장치는 점점 더 작고 똑똑해지고 있으며, 앞으로는 인공지능과 융합해 “사고 없는 철도”를 실현하는 핵심이 될 것이다.
