철도 교량과 터널, 어떻게 건설되나? 토목공학의 모든 것

철도가 달리는 길을 따라가다 보면, 끝없이 뻗은 선로 위에 웅장한 교량과 어두운 터널을 쉽게 만날 수 있습니다. 그러나 이 거대한 구조물들이 어떻게 만들어졌는지, 또 어떤 기술이 숨어 있는지는 잘 알려지지 않았습니다. 이번 글에서는 철도 교량과 터널이 어떻게 건설되는지, 그리고 그 과정에서 적용되는 토목공학의 원리를 살펴보겠습니다.









🔍 철도 교량의 건설 기술

철도 교량은 열차가 강이나 계곡, 도로 위를 안전하게 건널 수 있도록 설계된 구조물입니다. 단순히 선로를 지지하는 기능을 넘어서, 고속주행에서도 흔들림을 최소화하고, 수십 년 이상 안전하게 버틸 수 있도록 설계되어야 합니다.

대표적인 교량 형태로는 트러스교, 아치교, 거더교, 현수교 등이 있으며, 지형과 하중 조건에 따라 선택됩니다. 예를 들어 KTX가 달리는 한강 철교는 강한 하중을 견디도록 설계된 거더교 구조를 채택했습니다.

건설 과정은 기초 공사에서 시작됩니다. 교각이 세워질 부지의 지반을 굳히고, 콘크리트 파일을 박아 기반을 마련합니다. 이후 교각을 세우고, 상부 구조물을 조립하는 방식으로 완성됩니다. 최근에는 프리캐스트 콘크리트(PC) 공법을 많이 활용해 현장에서의 공사 기간을 단축하고, 품질을 균일하게 유지합니다.

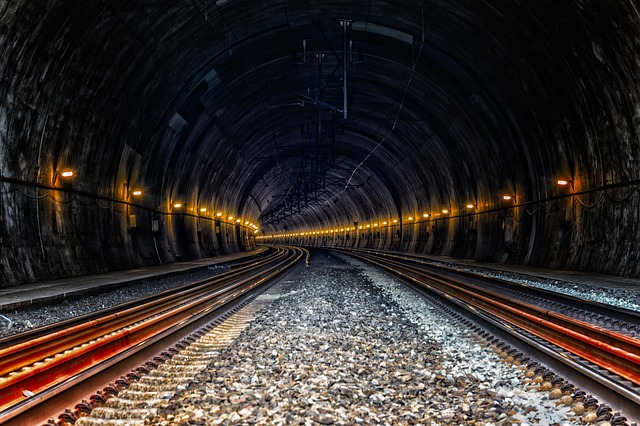

🔍 터널 건설의 원리와 공법

터널은 산악 지형이 많은 우리나라 철도에서 특히 중요한 요소입니다. 경부고속철도만 해도 전체 구간의 30% 이상이 터널로 이루어져 있습니다.

터널 건설에는 크게 두 가지 방식이 있습니다.

• TBM(터널보링머신) 공법: 거대한 원통형 기계를 사용해 산을 뚫고 들어가는 방식으로, 장대 터널이나 도심 구간에서 많이 사용됩니다.
• NATM(New Austrian Tunneling Method): 폭약 발파와 굴착을 반복하면서 강지보를 세워 안정시키는 방식으로, 우리나라 산악지형에서 널리 활용됩니다.

안전성 확보를 위해서는 지반 조사와 환기 시스템 설계가 필수입니다. 특히 고속열차가 터널을 통과할 때 발생하는 "압축파(소닉붐 현상)"를 줄이기 위해, 터널 입구를 특수하게 설계하거나, 환기구를 설치하기도 합니다.

🔍 교량과 터널이 철도에 주는 의미

교량과 터널은 단순히 길을 이어주는 구조물이 아니라, 철도 운행의 안정성과 효율성을 결정짓는 핵심 인프라입니다. 교량 덕분에 열차는 강이나 계곡을 우회하지 않고 직선으로 달릴 수 있으며, 터널은 산악 지형을 가로질러 주행 시간을 단축시킵니다.

특히 고속철도의 경우 곡선과 경사를 최소화해야 하기 때문에 교량과 터널의 역할이 더욱 큽니다. 실제로 경부고속철도 개통 당시, 교량과 터널의 비중이 전체 노선의 절반 가까이를 차지했다는 점은 이를 잘 보여줍니다.

철도 교량과 터널은 우리가 일상에서 쉽게 지나치지만, 그 이면에는 최첨단 토목공학 기술과 수많은 엔지니어들의 노력이 녹아 있습니다. 안전하고 빠른 철도를 위해서는 단순한 선로 건설을 넘어, 교량과 터널이라는 거대한 구조물이 반드시 필요합니다. 앞으로도 친환경 소재, 디지털 시뮬레이션, IoT 기반 유지관리 기술 등이 접목되면서 철도 교량과 터널의 기술은 더욱 진화할 것입니다.
