왜 기차 선로에는 자갈이 있을까? 철도 구조의 비밀

기차 선로를 보면 항상 나무 침목 아래에 많은 자갈이 깔려 있는 것을 볼 수 있습니다. 단순히 바닥을 채우기 위한 것처럼 보이지만 실제로는 철도 안전과 직결된 매우 중요한 구조입니다. 철도에서 사용하는 자갈인 ‘도상(ballast)’은 선로 안정성과 진동 흡수, 배수 기능 등 다양한 역할을 수행합니다. 이번 글에서는 왜 철도 선로에 자갈이 필요한지 철도 구조와 함께 자세히 알아보겠습니다.

1. 철도 선로 자갈의 기본 개념

철도 선로에 깔린 자갈은 단순한 돌이 아니라 철도 공학에서 ‘도상(ballast)’이라고 불리는 중요한 구조 요소입니다. 도상은 침목 아래에 깔려 선로를 지지하고 열차가 지나갈 때 발생하는 힘을 분산시키는 역할을 합니다.

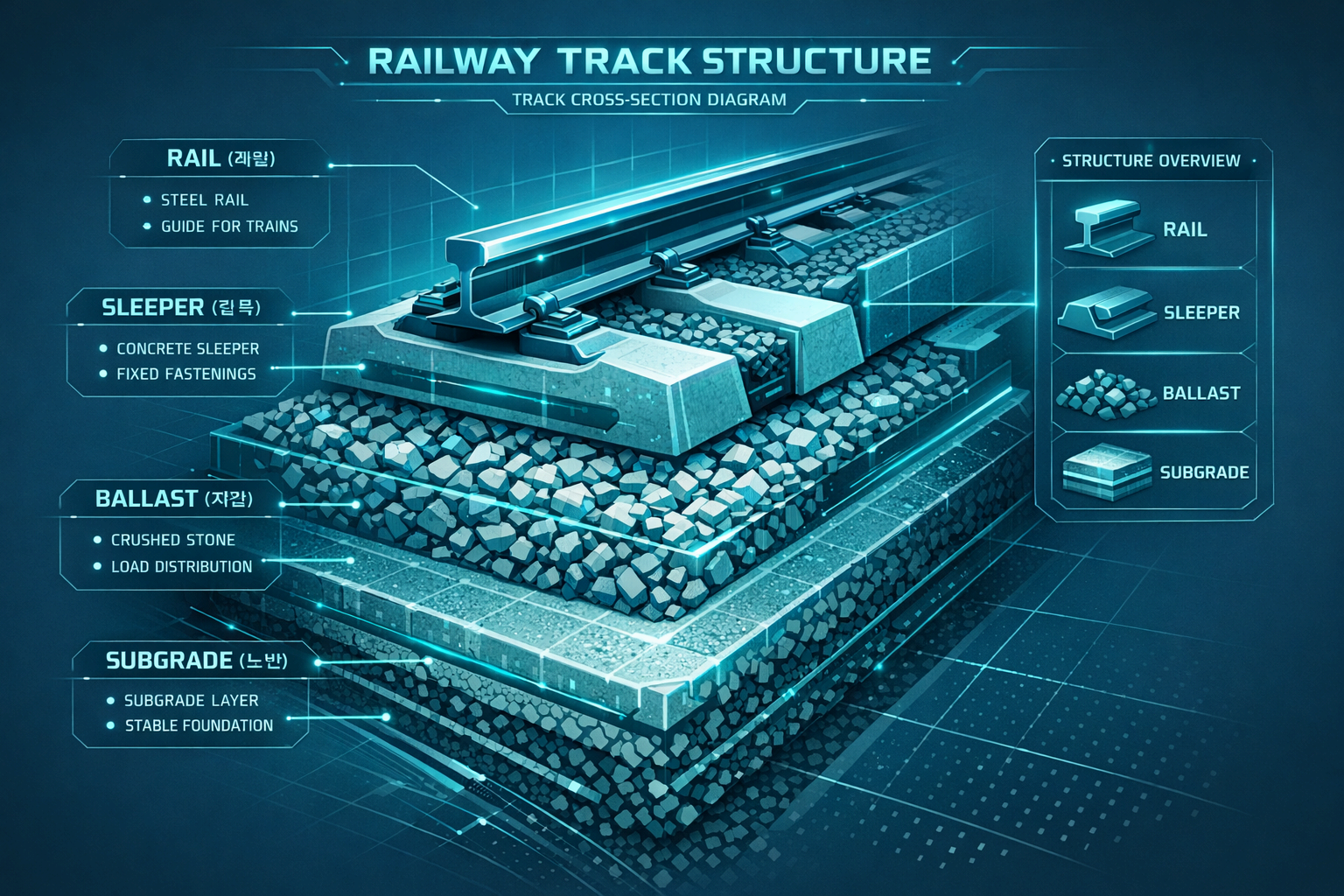

실제로 제가 철도 구조 자료를 살펴보면서 가장 흥미로웠던 점은 선로가 단순한 레일 구조가 아니라 여러 층으로 구성된 복잡한 시스템이라는 점이었습니다. 위에서부터 레일, 침목, 도상, 노반 순서로 구조가 이어지며 각각의 요소가 서로 역할을 나눠 담당합니다.

대표적인 철도 선로 구조는 다음과 같습니다.

레일 구조
침목 지지 구조
도상(자갈) 구조
노반 지반 구조
배수 시스템

2. 자갈이 필요한 가장 큰 이유

기차 선로에 자갈이 필요한 가장 큰 이유는 열차가 지나갈 때 발생하는 강한 진동과 하중을 효과적으로 분산시키기 위해서입니다. 기차 한 대의 무게는 수백 톤에 달하기 때문에 이를 그대로 지반에 전달하면 선로가 쉽게 변형될 수 있습니다.

실제로 제가 철도 공학 자료를 조사하면서 알게 된 사실은 자갈이 서로 맞물리는 구조 덕분에 매우 강한 지지력을 만들어낸다는 점이었습니다. 또한 자갈 사이의 공간이 충격을 흡수하면서 진동을 줄여주는 역할도 합니다.

자갈 도상이 수행하는 주요 역할은 다음과 같습니다.

열차 하중 분산
진동 흡수
선로 위치 안정화
침목 지지
선로 변형 방지

3. 철도 선로의 배수 시스템

철도 선로에서 자갈이 중요한 또 다른 이유는 배수 기능입니다. 철도는 비나 눈이 내려도 안정적으로 운행해야 하기 때문에 물이 고이지 않는 구조가 필요합니다.

실제로 제가 철도 시설 설계 자료를 살펴보면 자갈 도상은 물이 빠르게 아래로 내려가도록 설계되어 있습니다. 자갈 사이에 빈 공간이 있기 때문에 빗물이 자연스럽게 아래 지반으로 흘러가게 됩니다.

이러한 배수 구조는 다음과 같은 장점을 제공합니다.

빗물 배출
지반 침하 방지
동결 팽창 방지
선로 안정성 유지
유지관리 편의성

4. 고속철도는 왜 자갈을 사용하지 않을까

흥미로운 점은 고속철도에서는 자갈 대신 콘크리트 기반의 선로 구조를 사용하는 경우가 많다는 것입니다. 이를 슬래브 트랙이라고 부릅니다.

실제로 제가 고속철도 선로 구조를 살펴보면서 느낀 점은 고속 운행에서는 선로 정밀도가 매우 중요하다는 점이었습니다. 시속 300km 이상의 속도에서는 작은 변형도 안전에 영향을 줄 수 있기 때문입니다.

슬래브 트랙의 특징은 다음과 같습니다.

콘크리트 기반 구조
높은 정밀도 유지
유지보수 감소
고속 운행 안정성
장기적인 내구성

5. 세계 철도 선로 구조 비교

세계 각국의 철도는 환경과 운행 목적에 따라 다양한 선로 구조를 사용합니다. 일반 철도는 대부분 자갈 도상을 사용하지만 고속철도와 일부 도시철도는 다른 구조를 채택하기도 합니다.

실제로 제가 해외 철도 사례를 조사해보면 일본과 유럽의 고속철도에서는 슬래브 트랙이 많이 사용되고 있습니다. 반면 화물 철도나 일반 철도에서는 여전히 자갈 도상이 널리 사용됩니다.

대표적인 철도 선로 방식은 다음과 같습니다.

자갈 도상 선로
슬래브 트랙
도시철도 콘크리트 선로
화물 철도 선로
고속철 전용 선로

마무리

기차 선로 아래에 깔린 자갈은 단순한 돌이 아니라 철도 안전을 지키는 핵심 구조입니다. 진동을 흡수하고 하중을 분산하며 물을 배출하는 역할까지 수행하면서 열차가 안정적으로 운행할 수 있도록 돕습니다. 앞으로 철도를 볼 때 선로 아래 자갈이 어떤 역할을 하는지 생각해보면 철도 기술이 훨씬 흥미롭게 느껴질 것입니다.

💡

핵심 요약

철도 도상 역할 열차 하중을 분산하고 선로 안정성을 유지

진동 흡수 열차 통과 시 발생하는 충격 완화

배수 기능 빗물 배출로 선로 침하 방지

고속철도 선로 슬래브 트랙 구조 사용

철도 선로 자갈은 안전과 직결된 핵심 구조입니다

FAQ

Q1. 철도 자갈은 아무 돌이나 사용하나요?
아닙니다. 철도에서는 강도가 높고 잘 부서지지 않는 특정 규격의 자갈을 사용합니다.

Q2. 자갈은 얼마나 자주 교체하나요?
선로 상태에 따라 다르지만 주기적으로 정비와 보충 작업이 이루어집니다.

Q3. 지하철에도 자갈이 있나요?
일부 노선은 자갈 도상을 사용하지만 도시철도에서는 콘크리트 선로도 많이 사용됩니다.

Q4. 고속철도는 왜 자갈을 사용하지 않나요?
고속 운행에서는 선로 정밀도가 중요하기 때문에 슬래브 트랙을 사용하는 경우가 많습니다.

Q5. 자갈이 없으면 어떤 문제가 생기나요?
진동이 커지고 선로가 쉽게 변형되어 열차 안전에 문제가 생길 수 있습니다.
