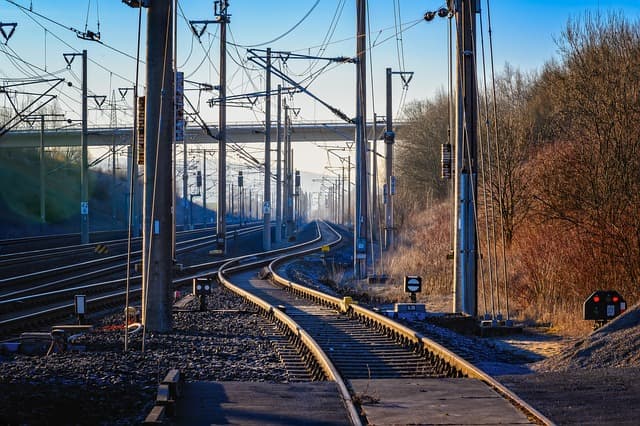

🚦 선로 전환기(포인트)의 구조와 안전 메커니즘 방향을 바꾸는 철도의 핵심 기술

철도를 운행하다 보면, 열차의 방향이 바뀌는 지점에서 특유의 “톡” 하고 넘어가는 느낌을 한 번쯤은 경험하게 된다. 이 순간에 열차는 ‘선로 전환기(포인트)’라는 장치를 지나가고 있다. 일반 승객에게는 흔히 보이지 않는 구조물이지만, 기관사 입장에서는 전환기가 가진 중요성을 누구보다 절실히 느끼게 된다. 전환기는 선로를 한쪽에서 다른 쪽으로 연결해 경로를 결정하는 장치이자, 작은 고장 하나로도 열차 전체의 흐름을 멈출 수 있는 민감한 설비다. 철도 안전 시스템에서 가장 기본이면서도 가장 주의 깊게 관리해야 하는 장치 중 하나가 바로 선로 전환기다.

🔧 1. 선로 전환기의 기본 구조

선로 전환기는 단순히 “레일을 옮기는 장치”처럼 보이지만, 실제로는 수많은 구성 요소가 서로 맞물려 동작한다.

① 포인트 레일(Point Rail)

선로의 방향을 바꾸는 가장 핵심 부품이다. 두 개의 포인트 레일이 좌우로 움직이며 어느 쪽 레일과 붙는지에 따라 열차의 진로가 결정된다.

② 스톡 레일(Stock Rail)

포인트 레일이 밀착해 붙는 고정 레일이다. 밀착 상태가 조금만 어긋나도 탈선 위험이 발생하기 때문에 관리가 매우 중요하다.

③ 캔버스 바(Cross Bar)

두 포인트 레일의 움직임을 동시에 연결하는 막대 장치다. 한쪽이 움직이면 다른 쪽도 동일하게 움직여야 하므로, 이 부분이 틀어지면 즉시 고장으로 분류된다.

④ 전환기 구동 장치(Switch Machine)

전환기의 ‘심장’ 역할을 한다. 전기식·유압식·기계식이 있으며, 현대 철도에서는 대부분 전기식 구동 장치가 쓰인다.

⑤ 잠금·검지 장치(Lock & Detection)

전환기가 제대로 붙었는지(밀착 여부) 정상 위치에 도달했는지(검지 여부)를 확인하는 장치다. 이 기능이 매우 중요해서, 검지 불량만으로도 신호에 ‘정지’가 걸린다.

🛠 2. 전환기가 작동하는 과정

전환기는 신호제어 시스템에서 명령을 받으면 다음과 같은 순서로 동작한다.

1. 열차 접근 여부 확인 : 해당 구간에 열차가 없을 때만 동작한다.
2. 구동 장치가 포인트 레일 이동 : 밀착력 유지가 가장 중요하며, 미세한 오차도 허용되지 않는다.
3. 잠금 장치 작동 : 이동이 완료되면 포인트 레일이 스톡 레일에 단단히 고정된다. 이 단계가 불완전하면 절대 신호가 개통되지 않는다.
4. 검지 회로 확인 : 정상 위치임을 시스템이 판단한 후에야 신호가 진행으로 바뀐다.

철도는 이 과정을 매우 민감하게 다룬다.
조금이라도 오차가 발생하면 신호기는 즉시 정지로 바뀌고, 기관사는 지시가 있을 때까지 절대 출발할 수 없다.

🚨 3. 전환기 고장이 위험한 이유

기관사들은 전환기 고장이 걸렸다는 무전을 받으면 즉시 속도를 낮추고, 경우에 따라서는 역에서 발차조차 하지 못한다. 전환기 문제는 다음과 같은 위험을 동반한다.

① 탈선 위험

포인트 레일이 완전히 밀착하지 않으면 바퀴가 두 레일 사이에 빠질 수 있다.
이것은 탈선으로 이어지는 대표적 원인 중 하나다.

② 진행방향 오류

전환기가 잘못 붙으면 열차가 완전히 다른 선로로 들어갈 수 있다.
실제로 과거 해외 사례에서 전환기 전환 미완료로 대형 사고가 발생한 적도 있다.

③ 신호 시스템 전체 중단

전환기 검지 불량은 신호기에 정지 신호를 발생시키므로,
하나의 전환기 고장이 전체 구간의 용량을 떨어뜨리는 결과로 이어진다.

🔍 4. 현장에서 느끼는 전환기 관리의 중요성

선로 전환기는 날씨에 매우 민감하다.
비가 내리거나 얼음이 얼면 전환기 사이로 이물질이 끼거나 레일이 살짝 떠 배수가 제대로 되지 않아 ‘붙지 않는 현상’이 발생한다.
장마철에는 포인트부에 물이 고이면서

•   이물질 침투
•   전기 구동 장치의 습기
•   포인트 레일 움직임 저하

등의 문제가 종종 발생한다.

겨울철은 또 다른 위험이 있다. 전환기 사이에 눈이 얼어붙으면 구동 장치가 움직이지 않거나 잠금이 제대로 이루어지지 않는다. 그래서 일부 구간에서는 전환기 히터를 설치해 동절기 대비를 한다. 기관사들은 이러한 계절적 변화를 몸으로 느끼고 있으며, 전환기 인근을 지날 때 레일 진동이나 기어가는 느낌만으로도 “아, 이 구간 관리가 좀 필요하겠구나” 하고 감지하는 경우도 많다.

🧩 5. 맺음말: 작은 움직임이 철도의 큰 흐름을 지킨다

철도 전환기는 멀리서 보면 단순히 “길을 바꿔주는 장치”처럼 보일 수 있다. 하지만 실제 구조를 들여다보면, 작은 오차나 이물질 하나도 허용하지 않는 정교한 기술의 집합체다. 열차가 수백 톤의 무게를 싣고 안정적으로 방향을 바꾸는 과정은, 결국 포인트 레일의 움직임과 검지 장치의 확인이라는 작은 단위의 기술에서 출발한다. 철도의 안전은 항상 눈에 보이지 않는 곳에서 유지된다.
전환기 역시 그 가운데 하나이며, 철도 시스템의 시작과 끝을 결정하는 핵심 요소다. 이 구조물이 제대로 기능해야만 열차는 매일 같은 길을 따라, 같은 속도로, 안전하게 달릴 수 있다.
